Taladro del núcleo del eje

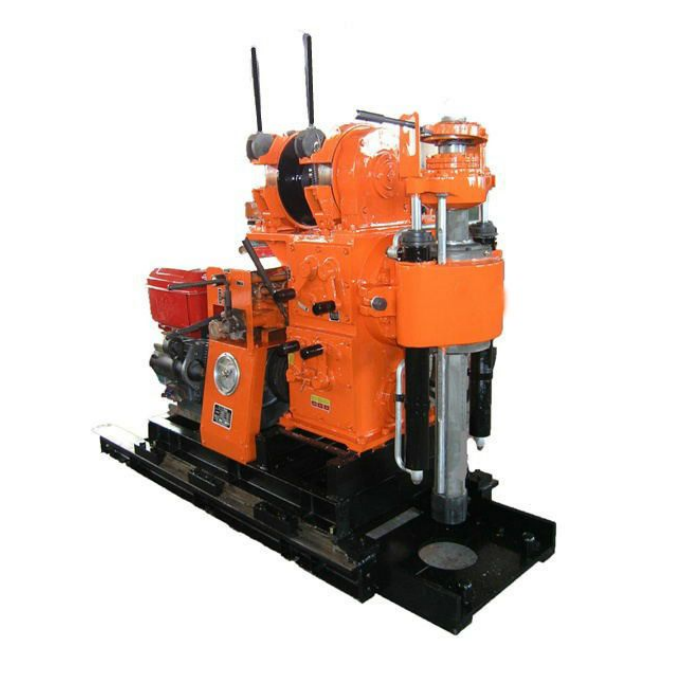

Equipo de perforación GL-180

\

Especificaciones

La plataforma de perforación
1. alta eficiencia
2. fácil de operar
3. rápido para moverse
4. alta calidad

así como el extremo de aire y el vagabundo


La plataforma de perforación GL-180 con alimentación hidráulica se utiliza ampliamente y se presenta en alta potencia y carga de elevación (2T), gran transmisión de par, etc. La velocidad de rotación del husillo hexagonal vertical varía entre 71r / min-825r / min. Es adecuado para el levantamiento geotectónico, la perforación de testigos geológicos, la perforación de pequeños orificios para lechada, voladuras y pozos de agua en vías férreas, conservación de agua, puentes, cimientos de presas y otras construcciones. La broca de diamante, la broca de aleación y la broca de rodillo de acero están disponibles para perforar de acuerdo con diferentes estructuras geológicas. GL180YJ y GL-180-1 están diseñados sobre la base de GL180.

1. Con dispositivo de alimentación automático hidráulico, elevada eficiencia de perforación.
2. Gran par y diámetro de perforación
3. Con un mecanismo de sujeción de mandíbula esférica y el reemplazo de la varilla sin avería, alta eficiencia
4. Estructura compacta, de pequeño volumen, liviana, de alta desprendibilidad, fácil transporte y apta para las operaciones en llanuras o zonas montañosas.


Especificaciones técnicas
Taladro
Profundidad de perforación 180m
Diámetro del agujero 150mm
Diámetro de la varilla de perforación 42mm
Rango de ángulo 90°-75°
Dimensiones(L×W×H) 1570×697×1360 (mm)
Peso (sin unidad de potencia) 550kg
Dispositivo de viaje de plataforma GL-180YJ
Distancia de migración 350mm
Distancia desde un agujero de perforación 300mm
Cabeza giratoria
Velocidad del husillo (4 velocidades) 71/182/310/790 r/min
Carrera del husillo 450mm
Velocidad de desplazamiento ascendente del eje vertical inactivo 0.05m/s Hacia abajo
velocidad de desplazamiento del eje vertical inactivo  0.067m/s
Deslizamiento del husillo máx. 15KN
Capacidad de elevación del husillo máx. 25KN
Husillo máx. esfuerzo de torsión 1.5KN.m
Diámetro del freno 278mm
Ancho de la correa de freno 50mm
Izar
Capacidad máx. De elevación (cuerda simple)  20KN
Velocidad lineal del tambor de elevación (dos niveles)  0.172/0.345/0.738/1.476m/s
Revolución del tambor de elevación 20/39/85/170r /min
Diámetro del tambor 140mm
Diámetro de la cuerda de alambre 9.3mm
Capacidad de cable de acero 40m
Bomba de aceite
Modelo YBC-12/80
Presión nominal 8Mpa
Desplazamiento 8ml/r
Velocidad nominal 1500r/min
(GL180-1) Bomba de agua
Modelo Bomba de pistón de efecto simple alternativo horizontal
Desplazamiento máximo 95 (77)L/min
Presión de trabajo máxima 1.2Mpa
Presión nominal 0.7Mpa
Diámetro del revestimiento 80mm
Golpe del pistón 100mm
Potencia (motor diesel o motor)
Modelo (motor diesel) ZS1110
Potencia nominal 14.7KW
Velocidad nominal 2200r/min
Modelo (motor) Y160-4
Potencia nominal 11KW
Velocidad nominal 1460r/min
