1. La plataforma de perforación XY-1 / XY-1A / GL200 / GL250 / GL300 se usa ampliamente para prospección y exploración, exploración de minerales y servicio SPT, proyectos de perforación de pozos.
2. Son de estructura compacta, de tamaño pequeño, livianos y convenientes para el transporte.

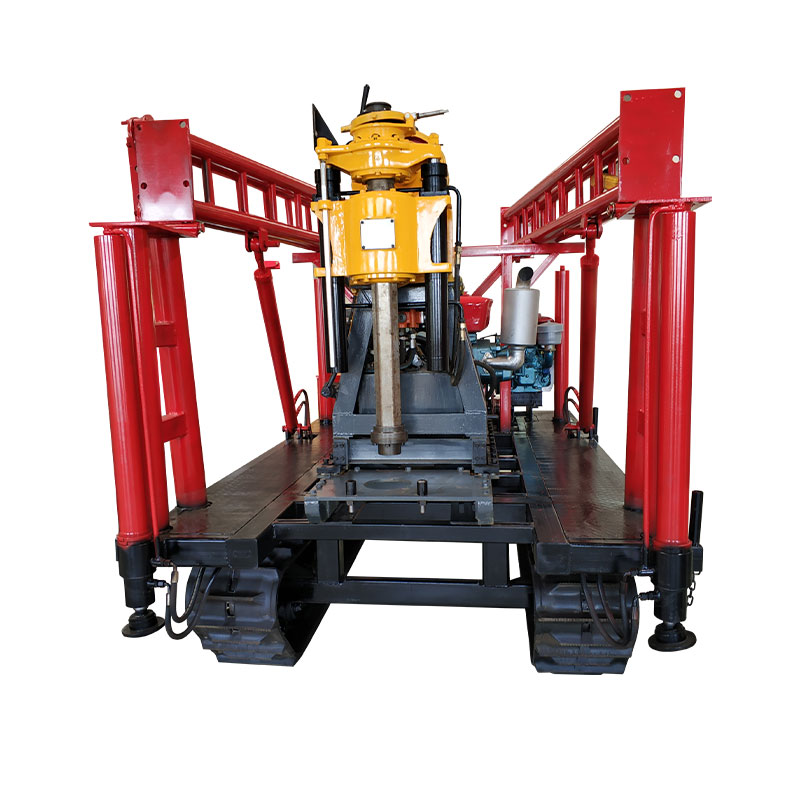

3. La plataforma de perforación de núcleo XY-1 / XY-1A / GL200 / GL250 / GL300 se puede montar en el chasis del remolque o en el chasis de orugas de acuerdo con los requisitos del cliente.
4. Hay una pequeña bomba de lodo en las plataformas, para perforar agujeros grandes o profundos, los clientes normalmente eligen bombas de lodo más grandes como BW160, BW160 / 10 y BW250 para un mejor rendimiento.
Especificación de la plataforma de perforación
| Modelos | XY-1 | XY-1A | GL200 | GL250 | GL300 | ||
| Plataforma | Profundidad de perforación | 100m | 100/180 m | 250m | 250m | 300m | |
| Diámetro del agujero inicial | 110mm | 150mm | 200mm | 200mm | 200mm | ||
| Día del hoyo final | 75mm | 75mm | 75mm | 75mm | 75mm | ||
| Diámetro de la barra de perforación | 42mm | 43mm | 50mm | 50mm | 50mm | ||
| Rango de ángulo | 75°-90° | 75°-90° | 75°-90° | 75°-90° | 75°-90° | ||
| Dimensiones (L×W×H) |
1640×1030×1440 (mm) | 1620×970×1560 (mm) |
1700×1030×1270 (mm) | 1700X1030X1270(mm) | 1070×1030×1270 (mm) | ||
| Cabeza giratoria | Carrera del husillo | 450mm | 450mm | 450mm | 450mm | 450mm | |
| Capacidad de elevación del husillo máx. | 25KN | 25KN | 30KN | 30 KN | max 45 KN | ||
| Izar | Capacidad máx. De elevación (cuerda simple) | 10KN | 15KN | 20/40/90/180 | 20KN | 20KN | |
| Energía | motor diesel | Modelo | S1100A2 | S1100A2 | L28N | L28N | L28N |
| Potencia nominal | 10.3KW | 10.3KW | 16.2KW | 20KW | 20KW | ||
| Velocidad nominal | 2000r/min | 2200r/min | 2200r/min | 2000r/min | 2000r/min | ||
| motor | Modelo | Y132M-4 | Y160M‐4 | Y160L-4 | Y160L-4 | Y160L-4 | |
| Potencia nominal | 7.5kW | 11KW | 11KW | 15KW | 15KW | ||
| Velocidad nominal | 1440r/min | 1460r/min | 1460r/min | 1440r/min | 1440r/min | ||
| Modelos | BW160 | BW160-10 | BW250 |
| Tipo | Bomba horizontal de pistón alternativo de doble efecto de cilindro único | Bomba de pistón de efecto simple alternativo horizontal de tres cilindros | Bomba de pistón de efecto simple alternativo horizontal de tres cilindros |
| Liner Dia. (mm) | 95 | 70 | 80/65 |
| Carrera (mm) | 85 | 70 | 100 |
| Peso (incluye sección de potencia)(Kg) | 200 | 430 | 760 |
| Dimensión: L*W*H (mm) | 1110*725*965 | 1450×745×970 | 1000×995×650 |
| Flujo teórico (L/min) | 160 | 160/107/67/44 | 250/145/90/52/166/96/60/35 |
| Presión nominal (MPa) | 1.3 | 2.5/4/6.5/10 | 2.5/4.5/6/6/4/6/7/7 |
| Golpes por minuto | 85 | 200/132/83/55 | 200/116/72/42/200/116/72/42 |
| Potencia de entrada(kW) | 5.5 | 11 | 15 |
