Plataforma de perforación HDD

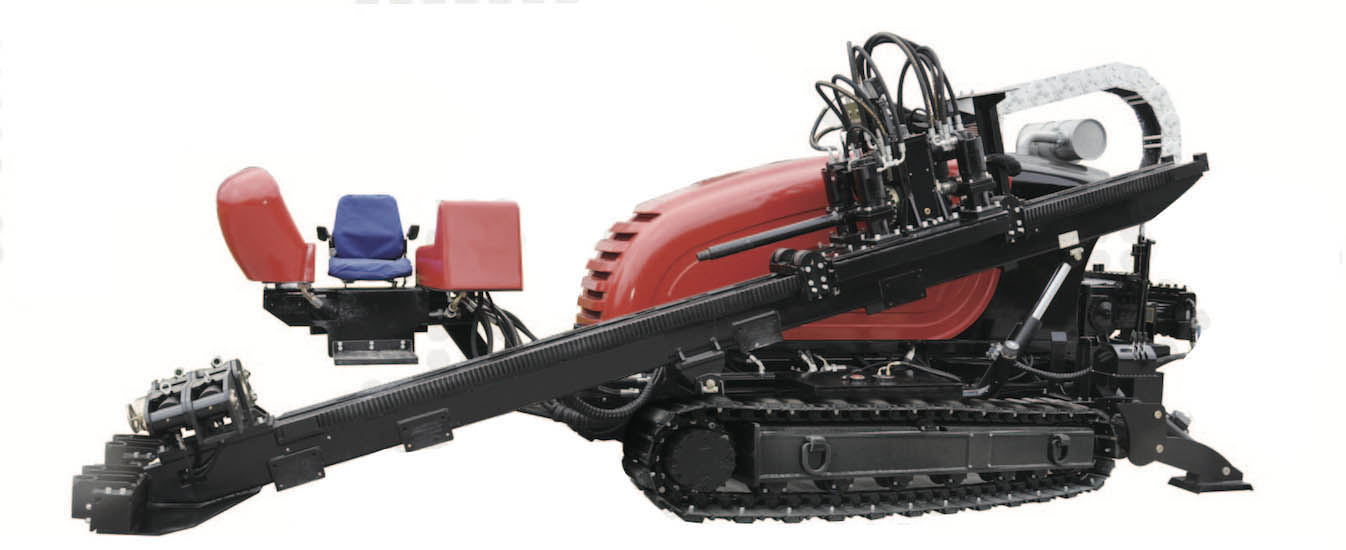

Propuesta técnica de la perforadora direccional horizontal GD200-LS


\


Parámetros de la técnica principal


Artículo Parámetro Artículo Parámetro
Tamaño (L×W×H)(mm) 6950×2050×2400 Max. flujo de bomba de lodo  (L/min) 250
Potencia del motor (KW) 110 Max. presión de la bomba de lodo (MPa) 8
Peso de la plataforma (kg) 9500 Max. esfuerzo de torsión (N•m) 6500
Max. fuerza de empuje y tracción (KN) 225/300 Max. velocidad de rotación (r/min) 230
Max. empujar y tirar de velocidad (m/min) 60 Ángulo de perforación de entrada  (°) 12-22*
La velocidad al caminar (km/h) 2.5-4.0 Max. gradiente de escalada (°) 17*
Varilla de perforación  (mm) Ф60×3048 Diámetro máximo de apertura  (mm) Ф750
Esta carga (pcs) 48 (60 varilla de perforación) Max. Longitud de perforación (m) 300

Equipo principal


1.autocarga (opcional) ;

2.El refuerzo push-pull del cabezal de potencia está reservado ;

3.anclaje automático (opcional);

4.velocidad de rotación del cabezal de potencia dos puestos para ajustar (alta velocidad, baja velocidad), velocidad de empujar-tirar tres puestos para ajustar (alta velocidad, velocidad media, baja velocidad);

5.Paseo de control de cable de pista, velocidad de dos engranajes para ajustar (alta velocidad, baja velocidad);

6.cubierta de plástico reforzado con fibra de vidrio, mesa de operaciones móvil con dosel ;

7.control de la válvula piloto, movimiento más fácil, cómodo;

8.Válvula de ajuste de flujo de lodo, válvula de cierre de lodo, tanque de agua anticongelante, con pistola de agua.


Principales características de rendimiento


1. Equipado con motor Cummins Dongfeng, gran potencia, rendimiento estable, menor consumo de combustible, menor ruido, más adecuado para trabajar en áreas urbanas.

2. Rotación, control piloto push-pull, operación más portátil.

3.El cabezal impulsor adopta un motor cicloide de Eaton, que impulsa la rotación directamente, con una gran torsión, un rendimiento estable y una regulación de velocidad continua de dos puestos. El empuje-tracción de la cabeza motriz adopta un motor cicloide de Eaton, que tiene tres velocidades de pérdida y una alta velocidad de construcción, de las cuales lidera a los competidores. El dispositivo de refuerzo reservado aumenta el alcance de la construcción. La bomba de engranajes hidráulica adopta una técnica militar, operación de control de alambre de vía, carga conveniente y rápida, descarga y transición del sitio de construcción.

4. La descripción general de la mesa de operaciones es amplia, el diseño de la mesa de operaciones adopta una forma de construcción humano-computadora, operación cómoda, reduce la resistencia a la fatiga.

5. Equipado con barras de perforación de φ60 × 3000mm, el tamaño moderado de la máquina se adapta a áreas de trabajo estrechas y pequeñas y también a una construcción de alta eficiencia.

6. La superficie tiene una apariencia elegante, fácil mantenimiento, incorpora completamente la idea de diseño humanista.
