Descripción:
1.Es una plataforma de perforación de mesa giratoria que se aplica principalmente a pozos de agua, construcción, cimientos de edificios de defensa nacional, pozos geotérmicos y otros proyectos con agujeros.
2.Puede perforar en suelo, arena y la capa general de roca blanda;

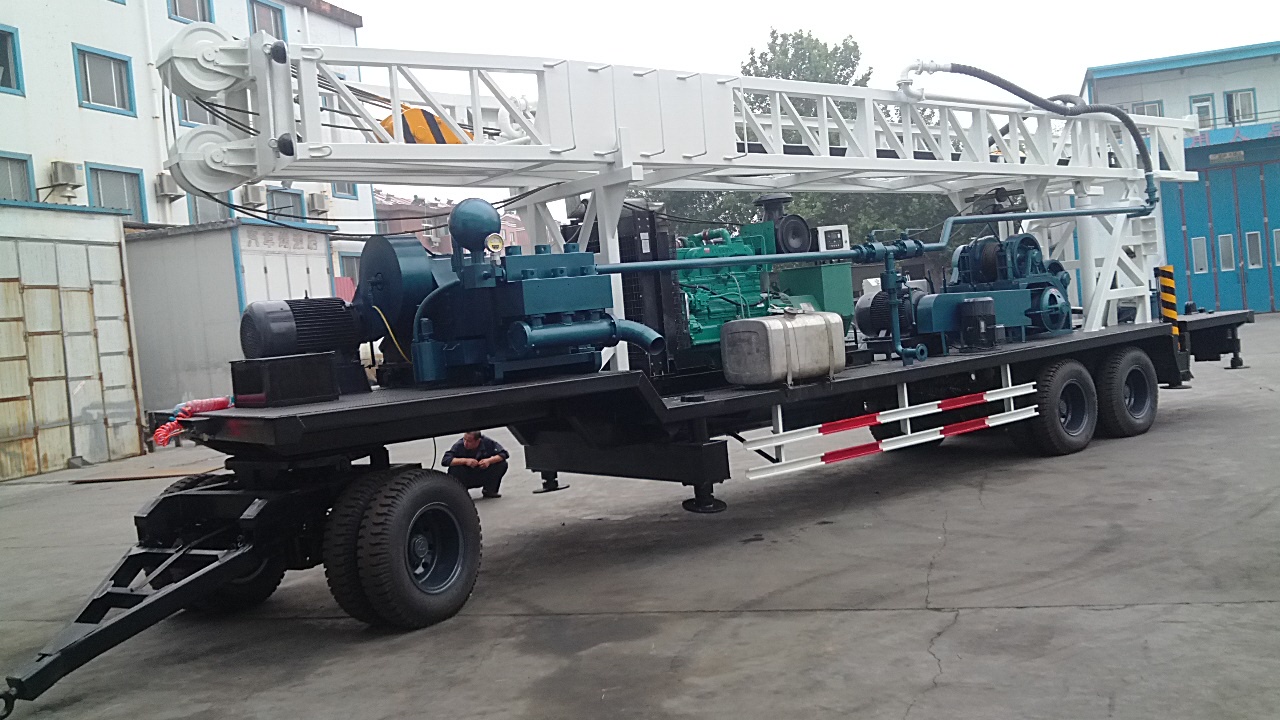

3. La máquina base, la bomba de lodo y el motor están instalados en un chasis de semirremolque especialmente diseñado que se puede mover fácil y rápidamente;
4.La plataforma es impulsada por transmisión mecánica, operación simple, transporte económico y confiable de usar, fácil mantenimiento, etc.
5. La fuerza de potencia proviene del grupo electrógeno diesel CUMMINS, que se puede utilizar fácilmente en exteriores;
6. La mesa giratoria puede proporcionar tres velocidades diferentes que pueden cumplir con los requisitos de perforación de diferentes estratos y serábeneficioso para mejorar la eficiencia de la plataforma;
7.La plataforma puede erigirse por sísola, conveniente y confiable;
8. El chasis del taladro utiliza un dispositivo de tracción que puede ser remolcado por los tractores generales.
Datos técnicos
| Modelo de plataforma de perforación | T-600 | ||
| Profundidad de perforación | 600m | ||
| Diámetro del agujero | 200-500mm | ||
| Diámetro de la mesa giratoria a través del orificio | 500mm | ||
| Par máximo para mesa giratoria | 20 KN.M | ||
| Velocidad de la mesa giratoria | 50,80,150r/min | ||
| Capacidad con una sola cuerda de cabrestante | Cabrestante principal | 4 Ton | |
| Malacate | 3 Ton | ||
| La capacidad del cabrestante principal | 24 ton | ||
| La capacidad para el torno de vicio | 12ton | ||
| Tubería de Kelly | 108*108*10500mm | ||
| tubería de perforación | 89*10*9000mm | ||
| La carga máxima del mástil | 36 Ton | ||
| Altura efectiva del mástil | 14.5m | ||
| Potencia de entrada para plataforma | 55Kw | ||
| Bomba de lodo | Diámetro del trazador de líneas (mm) | 100 110 120 130 140 | |
| Carrera de pistón (mm) | 160 | ||
| Flujo teórico (L / S) | 8.4 ;10.3; 12.2;14.3; 16.6 | ||
| Presión nominal (Mpa) | 10 8 7 6 5 | ||
| Diámetro del tubo de succión | 152mm | ||
| Diámetro de la tubería de descarga | 65mm | ||
| Potencia de entrada kW (HP) | 95 (130) | ||
| Bombas de engranajes | Modelo | CB-E532F | |
| Desplazamiento (ml / r) | 30 | ||
| Presión nominal (Mpa) | 20 | ||
| Presión máxima (Mpa) | 25 | ||
| Fuerza de motor | 11Kw | ||
| Energía | Modelo | Generador listo | |
| Motor diesel | CUMMINS-315 Hp | ||
| Tamaño de transporte (L * W * H) | 16650*2500*4200mm | ||
