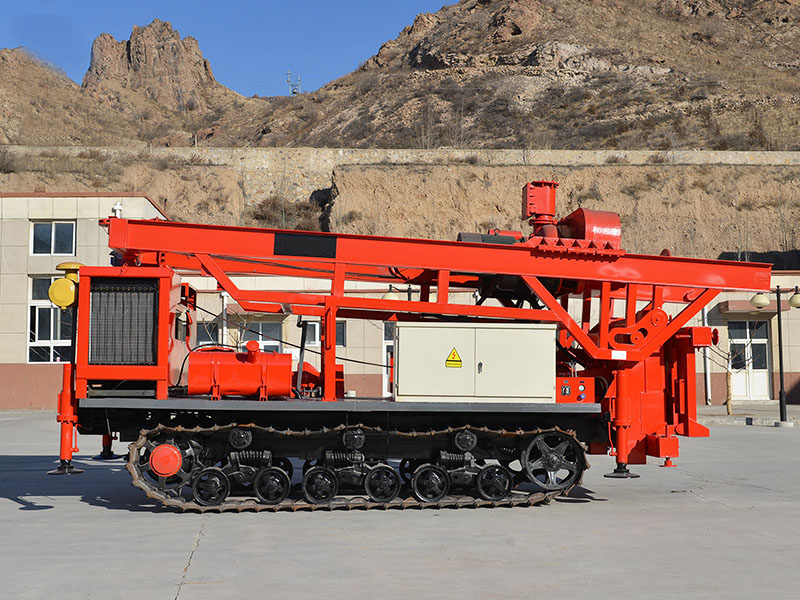

GL-2000 Reverse Circulation Crawler Drill Rig



GL-2000 Reverse Circulation Crawler Drill Rig


\



Application:

GL-2000 type reverse circulation drilling rig crawler applies to:Construction such as construction such as high-rise buildings,

bridges, geological mine, harbors, dams and other infrastructure pile drilling.


Advantage:

This machine has mechanical drive crawler chassis,strong bearing capacity, large traction,low noise, driving stable and reliable safety, widely used, suitable for operation of complex terrain.Transfer case, the main drive system, Double hoisting machine set, mud pump, mast etc. all mounted on crawler chassis.

This model is a motor-driven mechanical rotary head with pump drilling type reverse circulation drilling rig designed and

manufactured by our company.The characteristic of this model is rotary head type,long feeding process, easier to load and connect drill pipe,no need to use kelly bar.Rotary head with pump top suction reverse circulation mud drilling, it is improved the efficiency of drilling work. Large diameter, high efficiency, strong force,low operating cost, mature technology, easy operation,using and maintenance convenient etc.,especially for soil, cobblestone, soft rock layer of water well or pilling.


There are two kinds of rotating speed for rotary head, that can use for drilling different layer. The drill pipe has new structure,special lifting and loading tool can connecting and unloading drill rod easily and fast. It has crawler chassis and truck mounted chassis, easily to move from place to place while operating. It is convenient for filed working. Hydraulic raising falling mast, convenient to operate,

time-saving and labor-saving.

The standard configuration is diesel generator, it can also use external power supply to achieve double power drilling operation.


● We have patent for our rotary head,independent design and manufacture, enjoy the intellectual property rights. The main components such as hoist, gear box, tower and chassis are independent R & D and production of our factory. This model is a mature product of our factory for many years of painstaking development, stable and reliable performance, praised by customers at home and abroad.

● Big torque, large lifting force, strong power,easy operation, convenient on loading drill pipe, high efficiency,it is the best choice

 for users.


Main Specification
Hole Diameter:( mm 450-2200
Hole Depth:(m) 50-300
Drill Rod Length (m) 2
Drill Rod Diameter(mm) 219
Drilling Technology Direct & Reverse Circulation
Mast Height(m) 7.1
Drill Head Lifting Spped(m/s) 0.065
Drill Head Spin Speed(R/min) High Spead 22, Low Speed 11
Two Speed Motor(kW) 11   17
Drill Head Lifting ForcekW) 35.75
Drill Hoist Lifting Speed(m/s) 0.39
Dimensions(mm) Working Conditions:6550*3300*7200
Transport Status:6550*2300*3050
Supporting Form Hydraulic Unit
Mast Up-Down Hydraulic Unit
Rig Mass(Kg) 13000
Chassis DONG FANG HONG Mechanical Chassis
Power Unit Electrical Motor
Mud Pump Rotary Head Upper Suction pump
Power(kW) 30
Flow(m3/h) 400
Lift head(M) 1.5
Generator(kW) 120
Power(kW) 30
